HF electro-bombas centrífugas para medios y altos caudales
Son recomendadas para utilizarse en el sector civil y agrícola.
Sus elevados rendimientos y la posibilidad de un funcionamiento continuo permiten el utilizo de estas electrobombas para la irrigación por gravedad, por asperción, para el bombeo del agua de lagos, ríos, pozos y para muchas otras aplicaciones industriales caracterizadas por la necesidad de tener caudales considerables con alturas medio bajas.
La instalación se debe realizar en lugares cerrados o protegidos de la intemperie.
Líquido bombeado: agua limpia
Utilización: civil, agrícola
Tipología: superficie
Familia: centrífugas
Ejemplos e instalaciones
La serie HF es aconsejada para su empleo en el ambiente domestico, agrícola e industrial. Los altos rendimientos alcanzables y la posibilidad de un uso continuo, hacen ventajoso el empleo para riego por inundación y por lluvia, para toma de agua de lagos, ríos, pozos o para los diferentes empleos industriales, caracterizados por la necesidad de alcanzar caudales considerables en relación a alturas manométricas medio-bajas.
La instalación se debe efectuar en lugares cerrados o protegidos de la intemperie.
Características de construcción
Cuerpo de Impulsión: acero inoxidable AISI 304.
Cuerpo bomba hierro fundido, con base de succión y descargas roscadas ISO 228/1.
Rodete en latón, del tipo a flujo radial centrífugo, para los modelos HF6B, HF6A, HF6BR, HF6AR, HF8B, HF8A, HF20B, HF20A.
Rodete en hierro fundido, del tipo a flujo radial centrífugo, para los modelos HF30B, HF30A.
Eje Motor: acero inoxidable EN 10088-3 – 1.4104.
Sello mecánico: cerámica – grafito – NBR.
Motor eléctrico: las bombas están acopladas a un motor eléctrico PEDROLLO expresamente dimensionado, silencioso, cerrado, con ventilación externa y apto para servicio continuo.
HFm: monofásico 230 V – 60 Hz con condensador y salvamotor térmico incorporado.
HF: trifásico 230 / 460 V – 60 Hz
Aislamiento: clase F
Protección: IP 44

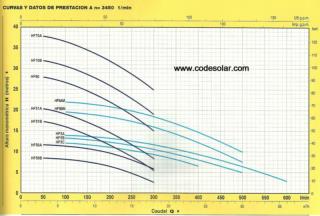

Campo de las prestaciones
Caudal hasta 600 l/min (36 m³/h)
Altura manométrica hasta 39 m
Límites de empleo
Altura de aspiración manométrica hasta 7 m
Temperatura del líquido de -10 °C hasta +90 °C
Temperatura ambiente hasta +40 °C
Presión máx. en el cuerpo de la bomba:
– 6 bar para HF 5-50-51
– 10 bar para HF 5M-70
Funcionamiento continuo S1
Modelo
monofásico
Potencia
KW
Potencia
HP
Caudal
l / min
0.37
0.55
0.6
0.75
1.1
1.5
2.2
0.6
0.75
1.1
1.1
1.5
0.5
0.75
0.85
1
1.5
2
3
0.85
1
1.5
1.5
2
300
300
300
300
300
300
300
400
500
600
500
500
HFm 50B
HFm 50A
HFm 51B
HFm 51A
HFm 60
HFm 70B
HFm 5C
HFm 5B
HFm 5A
HFm 5BM
HFm 5AM
Modelo
monofásico
HFm 50B
HFm 50A
HFm 51B
HFm 51A
HFm 60
HFm 70B
HFm 5C
HFm 5B
HFm 5A
HFm 5BM
HFm 5AM
Caudal máximo
m3 / hora
Altura máxima
metros
18
18
18
18
18
18
18
24
30
36
30
30
9
12
18.2
21.2
29
33
39
12.5
13.7
14.5
20.2
22.5
* PEDROLLO es una marca registrada. Los datos técnicos de los modelos pueden ser cambiados sin aviso.
