Paneles solares fotovoltaicos
Jinko Solar
ESN
Jinko Solar Tiger Neo JKM440N- 54HL4R-V
440 W vatios
Módulo monocristalino
Tolerancia de potencia positiva de 0 ~ + 3%.
Linear Performance Warranty
15 Year Product Warranty
30 Year Linear Power Warrenty
0.40% Annual Degradation Over 30 Years
SMBB Tecnology
Better Light trapping and current collection to improve maodule power output an reliability
Hot 2.0 Technology
The N-type module with Hot 2.0 tecnology has better reliablility and lower LID / LETID.
Enhanced Mecanical Load
Certified to withstandwind load (2400 Pascal) and snow load (5400 Pascal)
Durability Against Extreme Environmental Conditions
High salt mist and ammania resistence

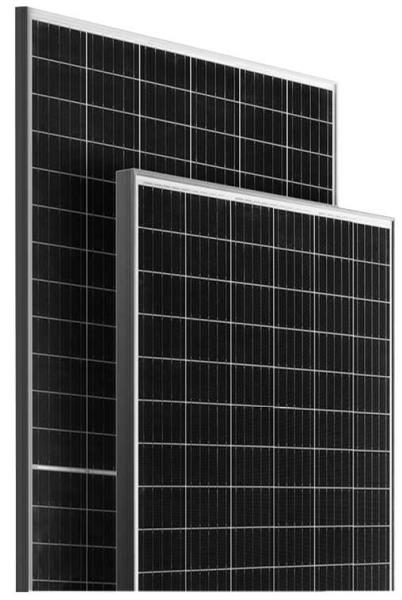

Jinko Solar Eagle Plus 72
340 - 360 vatios
Módulo monocristalino
Tolerancia de potencia positiva de 0 ~ + 3%.
4 Celdas solares de barra colectora:
La celda solar de 4 barras colectoras adopta una nueva tecnología para mejorar la eficiencia de los módulos, ofrece una mejor apariencia estética, por lo que es perfecta para la instalación en el techo.
Alta eficiencia:
Mayor eficiencia de conversión del módulo (hasta 18.57%) se beneficia de la tecnología de contacto trasero del emulador pasivado (PERC).
PID extendido resistente:
La degradación de potencia limitada del módulo Eagle Plus causada por el efecto PID está garantizada bajo condiciones de prueba extremadamente estrictas (85 ℃ / 85% HR, 500 horas) para la producción en masa.
Rendimiento con poca luz:
El vidrio avanzado y la textura de la superficie de la celda solar permiten un excelente rendimiento en entornos con poca luz.
CodeSolarEnergia S. A.
Comunicacion Desarrollo Tecnologia
y Energia Solar
Quito, Ecuador, Sudamerica
Resistencia al clima severo:
Certificado para soportar: carga de viento (2400 Pascal) y carga de nieve (5400 Pascal).
Durabilidad contra condiciones ambientales extremas:
Alta niebla de sal y resistencia al amoníaco certificada por TUV NORD.
Garantía de rendimiento lineal
Garantía de producto de 10 años
Garantía de potencia lineal de 25 años
ISO9001: 2008 、 ISO14001: 2004 Fábrica certificada OHSAS18001.
Productos certificados IEC61215, IEC61730
Especificaciones
Modelos
JKM340M-72(Plus)
JKM345M-72(Plus)
JKM350M-72(Plus)
JKM355M-72(Plus)
JKM360M-72(Plus)
Especificaciones
Temperatura de funcionamiento (℃)
Tensión máxima del sistema
Coeficientes de temperatura de Pmax
Coeficientes de temperatura de Voc
Coeficientes de temperatura de Isc
Temperatura nominal de funcionamiento de la celda (NOCT)
-40℃~+85℃
1000 VDC (IEC)
-0.39%/℃
-0.29%/℃
0.05%/℃
45±2℃
Características mecánicas
Tipo de célula
PERC monocristalino 156 × 156 mm (6 pulgadas)
Dimensiones
1956 × 992 × 40 mm (77.01 × 39.05 × 1.57 pulgadas)
Peso
26,5 kg (58,4 libras)
Tecnología de módulo Jinko Half Cell
Cantidad de corriente eléctrica ， Al usar medias celdas, la corriente eléctrica (i) que fluye en cada barra colectora se reduce a la mitad. Por lo tanto, la cantidad de pérdidas internas en un módulo de medio corte es 1/4 de un módulo de celda de tamaño completo.
Menos pérdida de sombreado
La pérdida de sombreado de media celda es mucho mejor que el módulo normal en ciertas condiciones de sombreado.
Tecnología de media celda
Bajo la misma condición de sombra, la pérdida de potencia del componente de media celda es menor que la del componente de celda completa.
Baja temperatura de trabajo
Temperatura de Apple a Apple medida en el sistema FV de I + D en octubre de 2017, el módulo de media celda es aproximadamente ~ 2 grados más bajo.
Resultado:
Más potencia + 5%
340
345
350
355
360
9,24
9,31
9,38
9,45
9,51
47,1
47,3
47,5
47,8
48,0
8,79
8,87
8,94
9,04
9,12
38,7
38,9
39,1
39,3
39,5
MODELO
AMPS Icc
Corriente cortocircuito
VOLTS Voc
Tensión circuito abierto
MODELO
VOLTS Vmp
Tensión de máxima potencia
AMPS Imp
Corriente de máxima potencia
JKM M-72(Plus）
Wp
340
345
350
355
360
JKM M-72(Plus）
Wp
17,52
17,78
18,01
18,31
18,57
MODELO
Eficiencia
Modulo
STC %
340
345
350
355
360
JKM M-72(Plus）
Wp
440
13,86
39.38
13.41
32.81
22.02
MODELO
POTENCIA
Watios Pico
AMPS Icc
Corriente cortocircuito
VOLTS Voc
Tensión circuito abierto
AMPS Imp
Corriente de máxima potencia
VOLTS Vmp
Tensión de máxima potencia
Eficiencia
Modulo
STC %
JKM440N- 54HL4R-V
